लेसर कटिंग मशीनमध्ये गीअर्स आणि रॅकची भूमिका

लेसर कटिंग उपकरणांमध्ये, गीअर आणि रॅक सिस्टम एक कोर ट्रांसमिशन घटक म्हणून काम करते, गती अचूकता आणि स्थिरतेमध्ये निर्णायक भूमिका बजावते. अचूक जाळीच्या माध्यमातून, हे लेसर कटिंग प्रक्रियेची कार्यक्षमता आणि सुस्पष्टता सुनिश्चित करून, कटिंग हेडचे मल्टी-अक्ष समन्वयित नियंत्रण साध्य करण्याची शक्ती हस्तांतरित करते.

तत्त्वे आणि कार्ये

अचूक प्रसारण यंत्रणा

गीअर्स दात गुंतवणूकीद्वारे टॉर्क प्रसारित करतात, उच्च ट्रान्समिशन कार्यक्षमता (> 98%) आणि अचूक गियर रेशो ऑफर करतात. हे वेग आणि टॉर्कचे अचूक समायोजन सक्षम करते, मायक्रॉन-स्तरीय मशीनिंग (± 0.01 मिमी) साठी जटिल एक्स/वाय/झेड-अक्ष हालचाली करण्यासाठी कटिंग हेडला चालविते.

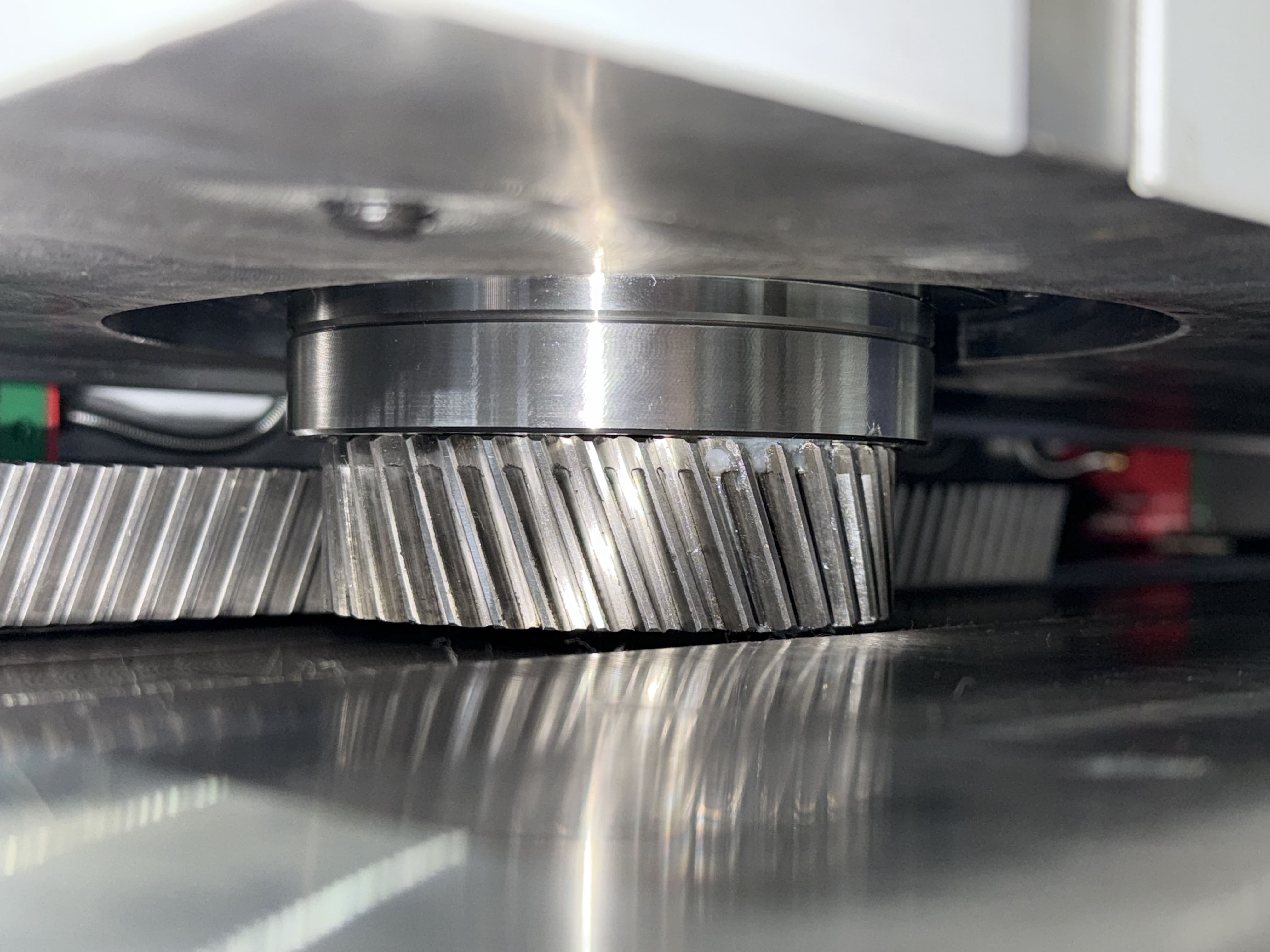

रॅक स्ट्रक्चरल वैशिष्ट्ये

रॅकमध्ये रेखीय दात प्रोफाइल वैशिष्ट्यीकृत आहेत, अनंत पिच सर्कलसह दंडगोलाकार गिअर्सच्या समतुल्य. लेसर कटर सामान्यत: सरळ किंवा हेलिकल रॅक वापरतात. त्यांचे उच्च संपर्क प्रमाण (> 30% सुधारणा), नितळ प्रसारण आणि कमी आवाज पातळी (<65 डीबी) सह हेलिकल रॅक उच्च-गती, उच्च-परिशुद्धता अनुप्रयोगांना प्राधान्य दिले जातात.

मुख्य उद्योग फायदे

मल्टी-अक्सिस पोझिशनिंग: रॅक आणि सर्वो मोटर्सचे सहयोगी ऑपरेशन ± 0.01 मिमीची स्थिती अचूकता प्राप्त करते.

उच्च डायमिक प्रतिसादः ऑप्टिमाइझ्ड गिअरबॉक्स डिझाइन 200 मीटर/मिनिट कटिंग गतीसाठी 2 जी प्रवेगचे समर्थन करते.

वर्धित लोड क्षमता: हेलिकल दात गुंतवणूकीमुळे संपर्क क्षेत्र वाढते, एकल-दात भार 15-20% कमी होते आणि घटकांचे आयुष्य 20,000 तासांपर्यंत वाढते.

देखभाल मार्गदर्शक तत्त्वे

असेंब्ली तपासणी: एकसमान संपर्क नमुन्यांसह गियर संरेखन सहिष्णुता ≤0.02 मिमी सुनिश्चित करा.

क्लीयरन्स कंट्रोल: 0.05-0.08 मिमीच्या आत बॅकलॅश ठेवा; शून्य-बॅकलॅश ऑपरेशन प्रतिबंधित आहे.

वंगण व्यवस्थापन: दर 500 ऑपरेटिंग तासांनी पुन्हा भरण्यासह आयएसओ व्हीजी 220 गियर ग्रीस वापरा.

सुरक्षा उपाय: उघडलेल्या गीअर्ससाठी आयपी 54-रेटेड संरक्षणात्मक आच्छादन स्थापित करा; ऑपरेशन दरम्यान संपर्क टाळा.

फॉल्ट डिटेक्शन: असामान्य कंपन (> 50 μm मोठेपणा) किंवा आवाज (> 75 डीबी) साठी त्वरित शटडाउन आवश्यक आहे.
