लेसर कटिंग मशीन स्ट्रक्चर आणि कार्यरत तत्त्व विश्लेषण

लेसर कटिंग मशीन्स आधुनिक उत्पादनात मोठ्या प्रमाणात वापरली जाणारी कार्यक्षम कटिंग साधने आहेत, विशेषत: धातू, नॉन-मेटल आणि विविध सामग्रीवर प्रक्रिया करण्यासाठी. अचूक स्ट्रक्चरल डिझाइन आणि शक्तिशाली कार्यक्षमतेसह, या मशीन्स उच्च अचूकता आणि गतीसह जटिल कटिंग कार्ये पूर्ण करू शकतात. हा लेख लेसर कटिंग मशीनच्या मुख्य घटकांचे सखोल विश्लेषण आणि त्यांचे कार्य आणि तत्त्वे प्रदान करेल.

1. लेसर कटिंग मशीनचे मुख्य घटक

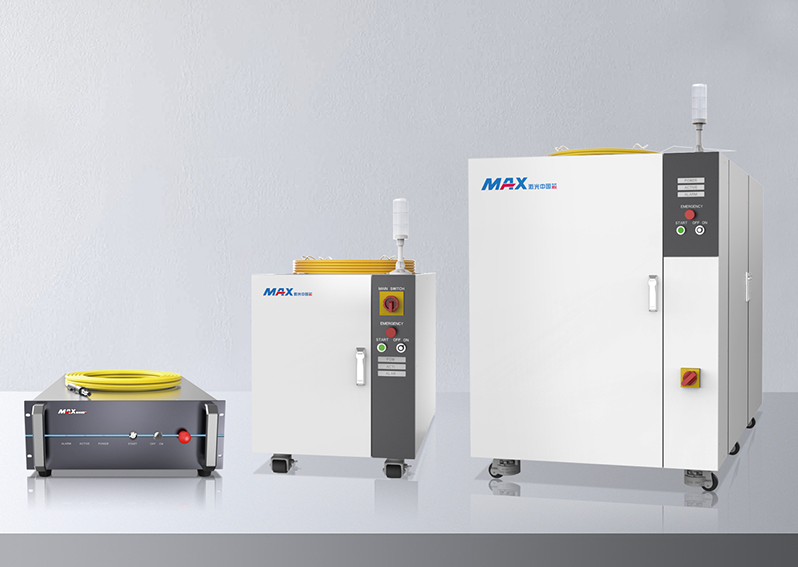

लेसर जनरेटर

फंक्शनः लेसर जनरेटर लेसर कटिंग मशीनचा मुख्य घटक आहे, जो उच्च-उर्जा लेसर बीम तयार करण्यासाठी जबाबदार आहे.

तत्त्व: लेसर जनरेटर उत्तेजन स्त्रोताच्या क्रियेखाली लेसर मध्यम (जसे की गॅस, सॉलिड किंवा सेमीकंडक्टर) द्वारे उच्च-तीव्रता, मोनोक्रोमॅटिक लेसर बीम उत्सर्जित करते. लेसर कटिंग मशीनमध्ये वापरल्या जाणार्‍या सामान्य प्रकारच्या लेसरमध्ये सीओ 2 लेसर आणि फायबर लेसरचा समावेश आहे.

ऑप्टिकल सिस्टम

फंक्शनः लेसर जनरेटरपासून कटिंग हेडवर लेसर बीम प्रसारित करण्यासाठी आणि लेसरचे फोकस आणि बीम गुणवत्ता समायोजित करण्यासाठी ऑप्टिकल सिस्टम जबाबदार आहे.

तत्त्व: ऑप्टिकल सिस्टममध्ये सामान्यत: मिरर, लेन्स आणि ऑप्टिकल फायबर असतात. लेसरची अचूक स्थिती आणि एकाग्रता सुनिश्चित करण्यासाठी लेसर बीमला या घटकांद्वारे मार्गदर्शन केले जाते आणि लक्ष केंद्रित केले जाते. फायबर लेसर कटिंग मशीन्स लेसरला थेट कटिंग हेडवर प्रसारित करण्यासाठी ऑप्टिकल फायबर वापरतात, तर सीओ 2 लेसर कटिंग मशीन लेसरला कटिंग क्षेत्रात प्रसारित करण्यासाठी मिरर वापरतात.

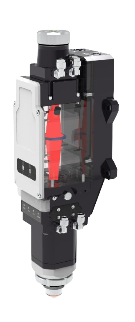

कटिंग हेड

फंक्शन: कटिंग हेड लेसर कटिंग मशीनचे "टूल" म्हणून कार्य करते, जे गॅस प्रवाहाच्या दिशेने नियंत्रित करते तेव्हा वर्कपीस पृष्ठभागावर लेसर बीमवर लक्ष केंद्रित करते.

तत्त्व: कटिंग हेडमध्ये लेसर बीम वर्कपीसच्या कटिंग क्षेत्रावर लक्ष केंद्रित करण्यासाठी लेन्स आणि फोकसिंग मिरर असतात. याव्यतिरिक्त, कटिंग हेड एक सहाय्यक गॅस नोजलने सुसज्ज आहे जे गुळगुळीत कटिंग आणि उच्च गुणवत्तेची खात्री करण्यासाठी पिघळलेल्या धातूला उडवून देते.

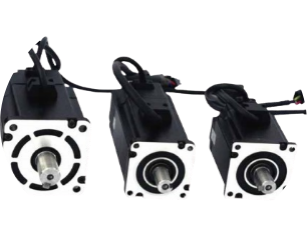

मोशन सिस्टम

कार्यः मोशन सिस्टम लेसर कटिंग मशीनला वर्कपीस पृष्ठभागावर अचूक द्विमितीय किंवा त्रिमितीय कटिंग हालचाली करण्यास परवानगी देते.

तत्त्व: मोशन सिस्टममध्ये ड्राइव्ह मोटर्स, रेल, सर्वो मोटर्स आणि अचूक ट्रान्समिशन घटक असतात. संख्यात्मक नियंत्रण प्रणाली (सीएनसी) च्या माध्यमातून, मोशन सिस्टम एक्स, वाय आणि झेड अक्षांसह लेसर हेडची उच्च-परिशुद्धता हालचाल सुनिश्चित करते आणि कटिंग मार्ग आणि वर्कपीसच्या अचूक संरेखनाची हमी देते.

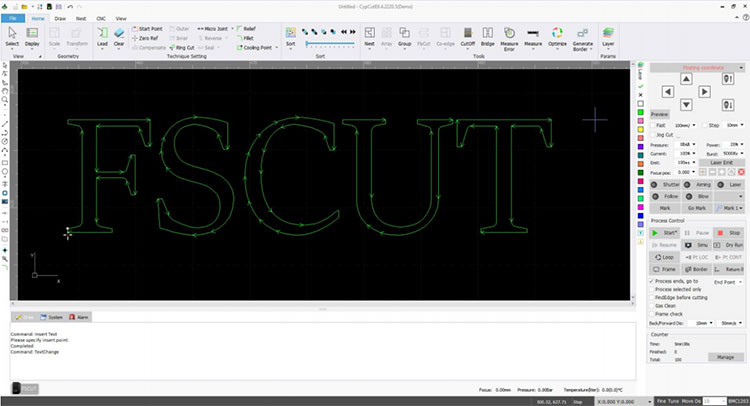

सीएनसी नियंत्रण प्रणाली

कार्यः सीएनसी सिस्टम लेसर कटिंग मशीनच्या एकूण नियंत्रणासाठी आणि वेळापत्रकात जबाबदार आहे, कटिंग प्रक्रियेचे प्रत्येक तपशील अचूकपणे व्यवस्थापित करते.

तत्त्व: सीएनसी सिस्टम लेसर पॉवर, कटिंग वेग, फीड गती आणि इनपुट कटिंग ब्ल्यू प्रिंट किंवा प्रोग्रामवर आधारित पॅरामीटर्स समायोजित करते, कटिंग प्रक्रिया सहजतेने पुढे जाईल याची खात्री करुन. आधुनिक लेसर कटिंग मशीन्स सामान्यत: प्रगत संगणक-आधारित नियंत्रण प्रणाली वापरतात, उच्च पातळीवरील ऑटोमेशन ऑफर करतात.

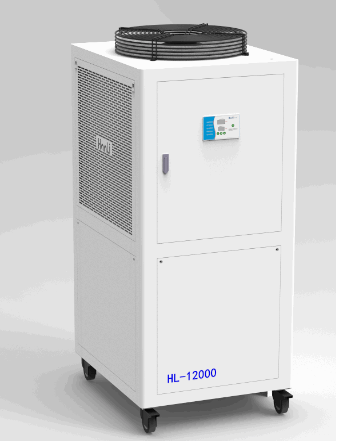

कूलिंग सिस्टम

फंक्शनः कूलिंग सिस्टम स्थिर मशीनची कार्यक्षमता आणि अचूकता सुनिश्चित करून, उच्च-शक्ती लेसर ऑपरेशन दरम्यान लेसर जनरेटर आणि कटिंग हेड सारख्या गंभीर घटकांच्या अति तापविण्यास प्रतिबंध करते.

तत्त्व: शीतकरण प्रणाली रिअल टाइममध्ये मुख्य घटकांच्या तपमानाचे नियमन करण्यासाठी पाणी किंवा एअर कूलिंगचा वापर करते, ज्यामुळे कार्यक्षमतेवर नकारात्मक परिणाम होऊ शकेल अशा उष्णतेस बिल्डअपला प्रतिबंधित करते. यात सामान्यत: शीतलक टाकी, पंप आणि उष्मा एक्सचेंजर समाविष्ट असते.

एक्झॉस्ट सिस्टम

कार्यः एक्झॉस्ट सिस्टम कटिंग प्रक्रियेदरम्यान तयार होणारे धूर आणि हानिकारक वायू काढून टाकते, स्वच्छ कार्यरत वातावरण आणि योग्य मशीन ऑपरेशन सुनिश्चित करते.

तत्त्व: लेसर कटिंगमुळे लक्षणीय प्रमाणात धूर आणि हानिकारक वायू तयार होतात. एक्झॉस्ट सिस्टम स्वच्छ आणि सुरक्षित कामकाजाचे वातावरण सुनिश्चित करण्यासाठी, हे कण कटिंग क्षेत्रातून काढून टाकण्यासाठी धूळ संकलन उपकरणे आणि वायुवीजन नलिका वापरते.

2. लेसर कटिंग मशीनचे कार्यरत तत्व

लेसर कटिंग मशीनच्या कार्यरत तत्त्वाचा सारांश खालीलप्रमाणे केला जाऊ शकतो: लेसर जनरेटर एक उच्च-शक्ती लेसर बीम तयार करतो, जो ऑप्टिकल सिस्टमद्वारे कटिंग हेडवर प्रसारित केला जातो. नंतर कटिंग हेड वर्कपीस पृष्ठभागावर लेसर बीमवर लक्ष केंद्रित करते. लेसरमधून उच्च उष्णता सामग्री वितळते किंवा वाष्पीकरण करते, तर सहाय्यक वायूंनी पिघळलेल्या सामग्रीला उडवून दिले आणि अचूक कट पूर्ण केला.

लेसर कटिंगचे फायदे:

उच्च सुस्पष्टता: लेसर बीम अत्यंत बारीक आहे, जे मायक्रॉन-स्तरीय सुस्पष्टता सक्षम करते.

हाय-स्पीड कटिंग: लेसर कटिंग विशेषत: पातळ शीट सामग्रीसाठी उच्च कटिंग गती देते.

संपर्क नसलेली प्रक्रिया: लेसर कटिंग ही एक संपर्क नसलेली प्रक्रिया आहे, यांत्रिक साधनांवर पोशाख आणि फाडणे टाळणे.

हुआवे लेसर

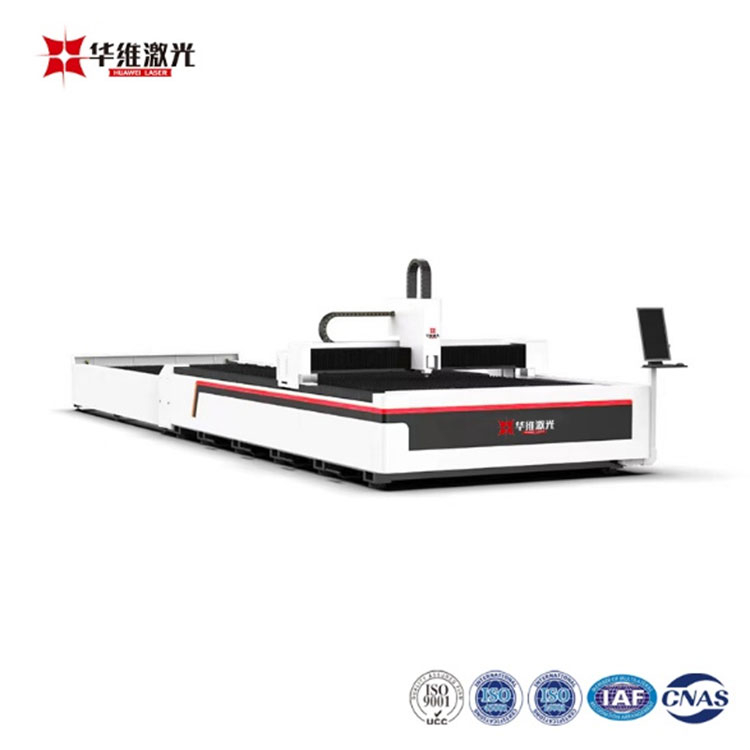

लेसर उपकरणे उद्योगातील एक अग्रगण्य निर्माता म्हणून, हुआवे लेसर उच्च-कार्यक्षमता, स्थिर आणि तंतोतंत लेसर कटिंग सोल्यूशन्स प्रदान करण्यासाठी अनेक वर्षांचे तंत्रज्ञानाचे नाविन्यपूर्ण आणि तज्ञांचा लाभ देते. हुआवे लेसर निवडणे म्हणजे केवळ उच्च-कार्यक्षमता लेसर कटिंग मशीन मिळविण्यापेक्षा अधिक; याचा अर्थ असा आहे की आपल्या संपूर्ण निर्मितीच्या प्रवासात आपले समर्थन करण्यासाठी वचनबद्ध एक विश्वासार्ह जोडीदार. प्रगत तंत्रज्ञान आणि लक्षणीय सेवेसह, हुआवे लेसर30000 डब्ल्यू एक्सचेंज-प्लॅटफॉर्म फायबर लेसर कटिंग मशीन विविध उद्योगांच्या गरजा भागवून अपवादात्मक सुस्पष्टता आणि वेग द्या.

हुआवे लेसर - आपले कटिंग भविष्य प्रकाशित करा आणि औद्योगिक वाढ चालवा!
